Top Head Power Rise and Fall

视图爆炸图

图纸参考	零件号	描述	价格	数量
1	K0525231	内六角螺丝M12 x 30mm长Wadkin模具	£0.50
2	K0528106	平垫圈16mm在Wadkin模具	£0.30
3.	GA6086	Slide Strip for Wadkin XE	P.O.A	- - - - - -
4	GA8249	顶部头部垂直滑梯的Wadkin XE	P.O.A	- - - - - -
5	XL2266	立式升降螺丝用于瓦德金刨床模具	£450.50
6	GA1519	WADKIN模具上顶头升降螺母- M20右螺纹	£181.00
7	K0525517	六角头螺丝M8 x 25mm长Wadkin模具	£1.00
8	GA6775	Wadkin模具上变速箱/离合器外壳上盖	P.O.A	- - - - - -
9	K0525179	内六角螺钉M6 x 10mm长Wadkin模具	£0.50

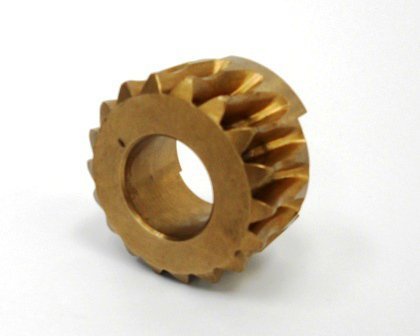

10	GA6751	在瓦德金模具上的锥齿轮	£397.00
11	GA6753	WADKIN模具上升降顶梁/头的蜗轮蜗杆	£375.95
12	K0601201	瓦德金模具上的轴承	£11.98

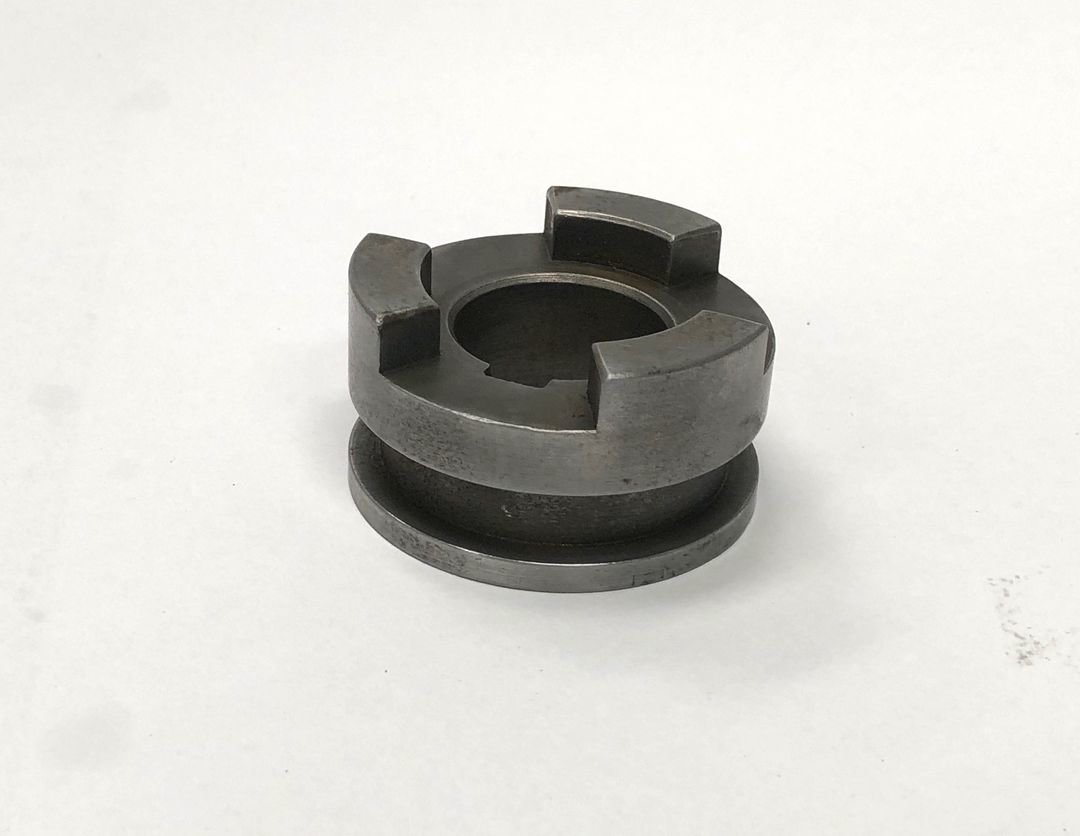

13	GA303	狗离合器顶部头部上升和下降在Wadkin模具	£165.00
14	K3009298	环夹16mm外部(未显示)在Wadkin模具	£1.95
15	K0531551	青铜衬套20mm O/D x 16mm I/D用于Wadkin机器	£8.25
16	K0520526	张力销6mm x 32mm长在Wadkin模具	£1.75
17	GA8701	变速箱/离合器外壳在Wadkin模具	P.O.A	- - - - - -
18	GA6763	Wadkin刨床模具用离合器垫片	£24.50
19	K3009140	30毫米内簧卡	£2.95
20.	K0610254	Wadkin GC300止推垫圈	£4.75
21	K0610213	Wadkin GC300推力轴承	£9.25
22	K0610334	Wadkin XE轴垫圈	P.O.A	- - - - - -
23	K0527112	M16六角螺母在Wadkin模具	£0.25
24	K0531565	青铜衬套25mm ID x 30mm OD x 20mm长在Wadkin模具	£7.50
25	K0526114	内六角螺钉杯尖M6 x 10mm长在Wadkin模具	£0.95
26	GA298	离合器位置手臂在瓦德金模具	P.O.A	- - - - - -
27	GA6760	在Wadkin模具离合器轴	£230.75
28	LS863	弹簧，离合器位置，手臂锁在瓦德金模具	£25.75
29	K3005318	Wadkin模具上直径10mm的钢球	£1.75
30.	K3029902	M12 x 25mm外锁手柄Wadkin XE	£15.75
31	K0523112	平行钥匙8mm x 7mm x 14mm长在Wadkin模具	£1.50
32	K0531566	青铜衬套30mm ID x 35mm OD x 20mm长在Wadkin模具	£4.75
33	GA6752	锥齿轮小齿轮在瓦德金模具	£224.00
34	K0523110	平行钥匙5mm x 5mm x 20mm长在Wadkin机器上	£2.50
35	GA1910	Wadkin XE的主框架	P.O.A	- - - - - -
36	GA6283	Wadkin GC300轴承支架	£110.00
37	K0531540	青铜衬套外径25mm x内径20mm	£3.50
38	K3025459	SIKO DA09公制黑色指示器- 20mm孔径2mm每转速，顺时针增加。威力收到或Wadkin	£99.00
39	K0525166	M6 x 20mm长内六角套筒盖螺钉，用于Wadkin GC300	P.O.A	- - - - - -
40	K0528102	垫圈M6	£0.25
41	GA15797	方端轴扩展的Wadkin XE	£69.00
42	K0520504	锥形销	£2.00
43	GA723	Wadkin XE压缩弹簧	£17.38
44	K3009145	外部簧卡	£1.95
45	K0527224	M24缺口螺母Wadkin XE	£17.00
46	GA296	离合器轭顶头上升和下降在瓦德金模具-正品零件	£334.00
47	GA7770	调整Wadkin XE轴	£212.50
48	K0525163	内六角旋盖螺钉M6 x 10mm长Wadkin模具	£0.50
49	GA6755	底部覆盖Wadkin XE	£189.00
50	K0523128	平行钥匙8mm x 7mm x 14mm长在Wadkin模具	£5.75
51	GA6754	蜗轮用于瓦德金模具上顶头升降	£179.50
52	K0531576	20mm I/D x 25mm O/D x 25mm长青铜衬套Wadkin GC300	£7.75
53	K0610212	推力轴承(x2要求)Wadkin模具每个价格	£18.00
54	K0610252	推力垫圈(x2要求)Wadkin模具每个价格	£4.50
55	GA6756	End Cap for Wadkin GC300	P.O.A	- - - - - -
57	K3009174	内部Circlip 47mm (x2 Required) Wadkin Moulder每个价格	£6.75
58	K0528226	20MM领为Wadkin WT双Ender	£13.00
59	K0526112	M6 × 6mm长	£0.49
60	K0525186	固定螺丝M8 x 16mm内六角瓦德金模具	£0.95
